在現代精密制造業中，傳統的激光切割機已難以滿足對復雜工件、高混流生產以及“零缺陷”品控的苛刻要求。激光切割機、視覺檢測系統與可編程邏輯控制器（PLC）的一體化集成，正是應對這一挑戰的終極解決方案。

一、系統概述與核心價值

該系統通過視覺系統充當“眼睛”，進行精確定位與瑕疵識別；PLC作為“大腦”，統一協調運動控制、邏輯判斷與安全聯鎖；激光切割機作為“執行手”，完成高精度加工。三者無縫協作，實現了從“來料”到“成品”的全自動、智能化生產，極大地提升了生產效率、加工精度和產品良率。

二、三大核心組件詳解

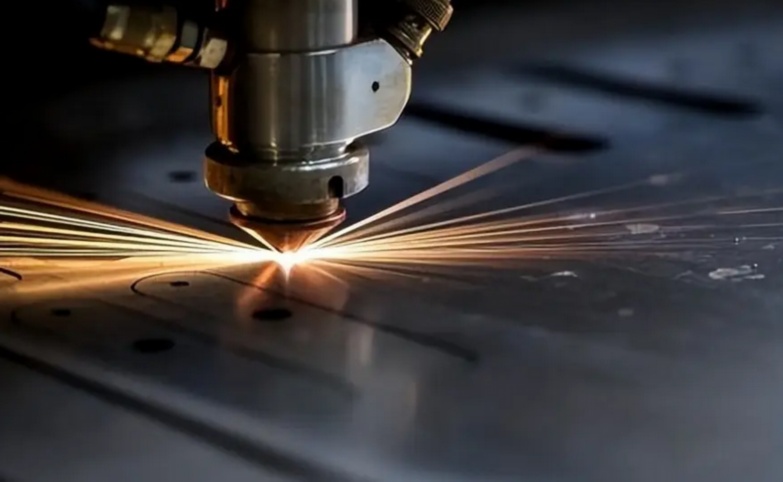

1.激光切割機

角色：核心加工單元。

關鍵參數：激光功率、切割速度、焦點位置、輔助氣體類型與壓力。這些參數直接影響切割質量（如切縫寬度、垂直度、掛渣情況）。

實操要點：需根據加工材料（如不銹鋼、碳鋼、鋁合金、亞克力）的厚度與特性，在PLC或上位機中預設并調用相應的工藝參數庫。

2.機器視覺系統

角色：感知與決策支持。

硬件構成：工業相機（CCD/CMOS）、鏡頭、光源（環形光、背光、同軸光等）。

軟件功能：

定位功能：通過識別物料上的基準點（Mark點）或輪廓，補償物料因上料或傳送帶來的位置和角度偏差，并將偏移量（ΔX,ΔY,Δθ）實時發送給PLC/運動控制器，修正切割路徑。

檢測功能：在切割前，可檢測物料表面有無劃痕、銹蝕等缺陷；在切割后，可檢測工件是否有切不透、過燒、輪廓錯誤等問題，并將結果反饋給PLC進行分揀。

3.可編程邏輯控制器（PLC）

角色：系統指揮中樞。

核心任務：

流程控制：按照預設邏輯（上料→定位→切割→檢測→分揀/下料）順序執行。

通信樞紐：通過以太網、Profinet、Modbus等協議，與視覺系統、激光切割機、機器人、傳送帶等所有外圍設備進行數據交換。

安全聯鎖：監控急停按鈕、光柵、氣壓、水溫等安全信號，確保系統在任何異常情況下都能安全停機。

人機交互：與觸摸屏（HMI）連接，提供參數設置、狀態監控、報警歷史查詢等界面。

三、一體化系統操作流程（分步指南）

第一步：系統啟動與初始化

1.接通總電源，啟動空氣壓縮機、冷水機等輔助設備。

2.開啟PLC控制柜電源，系統進行自檢。觀察HMI界面，確認無報警信息。

3.啟動視覺系統軟件和激光器。執行“回零”或“尋參”操作，確保各運動軸處于已知的機械原點。

第二步：程序加載與物料上料

1.在HMI上選擇或調用要加工產品的程序號。該程序包內含激光切割路徑、視覺識別模板、切割工藝參數等。

2.將待加工板材通過自動上料機或手動放置到工作臺上。確保物料在視覺相機的視野范圍內。

第三步：視覺定位與偏差補償

1.PLC觸發相機拍照。視覺系統快速識別預設的Mark點。

2.視覺軟件計算出物料當前的實際位置與理論位置的偏差值（X,Y,θ）。

3.視覺系統通過通信協議（如TCP/IP）將該偏差值發送給PLC。

4.PLC接收到數據后，將其與原始的切割圖形坐標系進行疊加運算，生成修正后的切割路徑，并下達給激光切割機的運動控制系統。

第四步：激光切割執行

1.PLC發出指令，啟動激光切割流程。運動軸按照修正后的路徑進行移動。

2.激光器根據預設的功率、頻率等參數出光，配合輔助氣體，完成精確切割。

第五步：切割后視覺質檢與分揀

1.切割完成后，PLC可指令相機對切割成品進行二次拍照。

2.視覺系統運行檢測程序，分析工件輪廓是否完整、有無漏切或過燒等。

3.檢測結果（OK/NG）被實時發送回PLC。

4.PLC根據結果，控制后續執行機構：對于OK品，觸發下料機器人或氣缸將其送入良品區；對于NG品，則將其送入廢料箱或特定區域，并可能在HMI上觸發聲光報警，提示操作員干預。

第六步：系統停機與維護

1.完成生產任務后，在HMI上執行“正常停機”程序。激光器、運動軸依次停止。

2.關閉激光器和視覺系統軟件。

3.斷開PLC和控制柜電源。

4.進行日常維護：清理工作臺碎屑、擦拭鏡頭和保護鏡片、檢查光路。

四、日常維護與安全規范

每日：清潔光學鏡片（注意：需使用專用拭鏡紙和清潔液），檢查光路準直，清理廢料。

每周：檢查冷卻水水質，清理空氣過濾器，檢查傳動部件潤滑情況。

安全第一：操作時必須佩戴防護眼鏡；設備運行時嚴禁將身體任何部位伸入加工區；確保所有安全聯鎖裝置功能正常。

FAQ（常見問題解答）

1.問：視覺系統識別Mark點失敗或不穩定，可能是什么原因？如何解決？

答：這是最常見的問題之一。原因及對策包括：

光照變化：環境光干擾或光源亮度衰減。確保視覺系統自帶光源的穩定性，必要時加裝防護罩隔絕外界光。

Mark點污染或損壞：確保Mark點清晰、完整、無污漬。

相機焦距不準或鏡頭模糊：重新對焦，清潔鏡頭。

識別參數設置不當：重新在視覺軟件中設置搜索區域、對比度閾值和匹配分?jǐn)?shù)，確保其對工況變化有一定的容錯能力。

2.問：系統加工精度不達標，是激光機、視覺還是PLC的問題？如何排查？

答：這是一個系統性排查過程。

第一步：靜態精度測試。不使用視覺補償，讓激光機切割一個標準圖形（如圓孔陣），測量其精度。若不合格，問題在激光機本身的機械精度、光路或運動控制上。

第二步：動態精度測試。故意將物料傾斜放置，使用視覺定位后切割。若切割位置正確，但整體圖形相對物料仍有偏差，問題可能在視覺系統的標定不準（像素當量不準）或通信延遲。需重新進行“手眼標定”。

第三步：檢查PLC與運動控制的同步性。確保PLC在接收到視覺數據后，能及時、準確地完成坐標變換并下發指令。

3.問：PLC與視覺系統之間通信中斷怎么辦？

答：

檢查物理連接：確認網線/通信線纜連接牢固，交換機工作正常。

檢查IP地址與端口：確認PLC和視覺軟件的IP地址設置在同一網段，且端口號一致。

檢查通信協議：確認雙方使用的協議（如TCP、Modbus）及數據格式（如字符串、二進制）完全匹配。

利用診斷工具：使用網絡調試助手等工具，模擬一端發送數據，檢查另一端是否能正常接收，以定位問題所在。

4.問：切割后視覺檢測誤判率很高，如何優化？

答：

優化打光方案：好的光線能凸顯特征。嘗試不同的光源（如背光用于輪廓檢測，同軸光用于表面缺陷檢測）。

調整檢測算法參數：如放寬輪廓匹配的容差，或使用更先進的“Blob分析”、“邊緣檢測”工具，并設置合理的閾值。

增加學習樣本：在視覺檢測模型中，不僅學習OK品的樣本，也要學習各種NG品的樣本，提高其辨別能力。

分區檢測：將一個大區域的檢測，拆分成多個關鍵小區域的檢測，降低復雜背景干擾。

5.問：系統突然急停，重啟后應如何安全恢復？

答：

1.首先查明原因：在HMI的報警頁面查看急停觸發的原因（如門被打開、氣壓不足等），并解決該根本問題。

2.復位報警：在確認安全隱患已排除后，在HMI上操作“報警復位”。

3.謹慎回零：由于急停可能發生在運動過程中的任意位置，重啟后必須讓各運動軸先執行回零操作，以重新建立坐標系。

4.檢查工件與程序：確認工作臺上的半成品狀態，決定是繼續加工還是廢棄。在HMI上重新定位到中斷的程序段，或從頭開始執行。

通過本指南的學習和實踐，操作人員可以系統地掌握這一先進一體化系統的原理、操作和維護，從而充分發揮其強大的生產潛力，為智能制造保駕護航。
