PCB視覺檢測設備：現代電子制造的質量守護神

在電子制造業飛速發展的今天，印刷電路板作為電子設備的核心載體，其質量直接決定了最終產品的性能與可靠性。隨著PCB朝著高密度、細間距、多層化方向發展，傳統的人工目檢已無法滿足高效率、高精度的生產需求。在此背景下，PCB視覺檢測設備應運而生，并已成為現代電子制造產線中不可或缺的質量控制關鍵環節。

一、PCB視覺檢測設備的核心價值與必要性

PCB的生產過程涉及線路印刷、蝕刻、鉆孔、貼片、焊接等多個復雜工序，任何微小的缺陷，如短路、斷路、劃痕、異物、焊點不良等，都可能導致整塊板卡乃至整個終端產品的失效。人工檢測不僅效率低下，易受疲勞、情緒等因素影響，導致漏檢和誤判，而且對于微米級甚至納米級的缺陷幾乎無能為力。

PCB視覺檢測設備通過模擬并超越人眼的視覺功能，集成了精密光學、高速相機、智能算法和自動化控制技術，能夠7×24小時不間斷地工作，實現對PCB外觀缺陷的快速、精準、可重復的自動化檢測。其核心價值在于：

1.提升質量水平：極大降低了因人為因素導致的質量波動，確保出廠PCB的一致性和高可靠性。

2.提高生產效率：檢測速度遠超人工，大幅縮短生產周期，適應大規模自動化生產節奏。

3.降低綜合成本：雖然前期投入較高，但長期來看，減少了人力成本，避免了因缺陷產品流出造成的售后維修、品牌聲譽損失等巨大風險。

4.實現數據追溯：能夠記錄和分析每一塊PCB的檢測數據，為工藝優化和問題追溯提供數據支持，推動智能制造。

二、主要技術類型與應用場景

根據檢測原理和階段的不同，PCB視覺檢測設備主要分為以下幾類：

1.自動光學檢測設備（AOI-AutomatedOpticalInspection）

原理：利用高分辨率CCD或CMOS相機獲取PCB表面的二維圖像，通過先進的圖像處理算法與標準模板或黃金板（GoldenBoard）進行比對，從而識別出缺陷。

應用：主要用于焊接后（SMT后）的檢測，可有效檢測元件缺件、錯件、偏移、極性反、焊錫橋接、錫少/錫多等焊接缺陷，是SMT產線上最常用的檢測設備。

2.自動X射線檢測設備（AXI-AutomatedX-rayInspection）

原理：利用X射線穿透PCB，根據不同材料對X射線的吸收率差異形成灰度圖像，特別適用于檢測肉眼不可見的內部結構。

應用：主要用于高密度互連板、球柵陣列封裝（BGA）、芯片級封裝（CSP）等元件的焊點檢測，能夠清晰地顯示焊點內部的氣泡、虛焊、裂紋等缺陷。對于雙面貼裝板，AXI更是無可替代的檢測手段。

3.光學掃描檢測設備（OMI-OpticalMetrologyInspection）

原理：通過激光或白光干涉等精密測量技術，獲取PCB線路、焊盤、孔位的三維形貌數據。

應用：主要用于PCB光板（裸板）的檢測，可精確測量線路的寬度、間距、銅厚，以及鉆孔的位置、尺寸、孔壁質量等，確保制造精度符合設計規范。

4.飛針測試/針床測試設備（ElectricalTest）

原理：雖然不完全是“視覺”檢測，但常與視覺定位系統結合。通過探針接觸PCB上的測試點，驗證電路的電氣連通性（短路/斷路）。

應用：在光板階段和組裝后階段進行電氣性能驗證，是確保電路功能正常的最終保障。

三、核心技術發展趨勢

隨著人工智能和工業4.0的深入，PCB視覺檢測設備正朝著更智能、更高效的方向演進：

1.AI與深度學習（DeepLearning）的深度融合：傳統算法對于復雜的、非規則的缺陷（如不規則劃痕、變色）或新出現的缺陷類型識別能力有限?；谏疃葘W(xué)習的AI模型能夠通過大量樣本數據自主學習缺陷特征，顯著提升了對復雜缺陷的檢出率，同時降低了針對不同產品頻繁調整參數的繁瑣性，具備了更強的適應性和泛化能力。

2.3D檢測技術的普及：傳統的2DAOI對于高度相關的缺陷（如元件翹起、焊錫高度不足）判斷存在局限性。3DAOI通過多角度成像或激光掃描技術，能夠獲取物體的高度信息，實現更全面、更精確的檢測。

3.速度與精度的持續提升：更高幀率的相機、更強大的處理器以及更優化的算法，使得設備在保持微米級檢測精度的同時，檢測速度不斷突破，以滿足高速貼片機的生產節拍。

4.一體化與在線化：檢測設備更深地集成到生產線中，實現實時檢測、實時反饋、實時分揀，形成閉環質量控制，減少在制品庫存和等待時間。

四、總結與展望

PCB視覺檢測設備已經從單一的“質量檢驗工具”演變?yōu)樨灤㏄CB制造全流程的“智能質量管理系統”。它不僅是杜絕不良品流入下道工序的“防火墻”，更是驅動生產工藝持續優化的“數據分析師”。未來，隨著5G、物聯網、人工智能芯片等新興技術的應用，PCB的復雜程度將進一步提升，對檢測技術也提出了更高的要求。PCB視覺檢測設備將繼續以技術創新為引擎，向著更高精度、更快速度、更強智能、更廣適應性的方向發展，堅定不移地?fù)?dān)當起電子制造產業高質量發展的“守護神”。

好的，這是一篇關于“p視覺定位激光打標機”的詳細介紹，約800字。

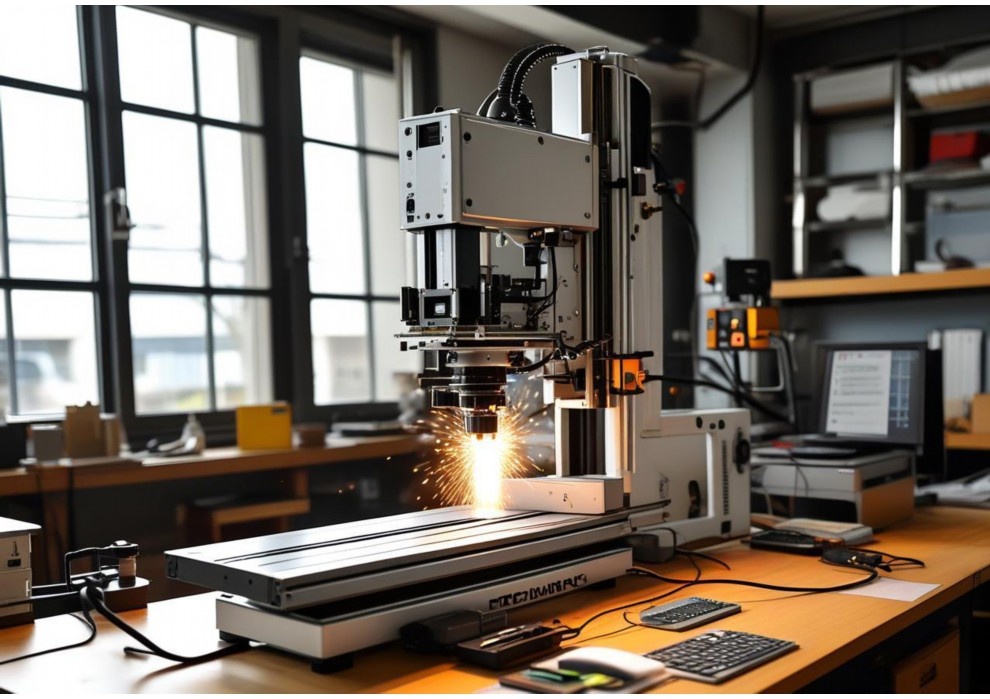

p視覺定位激光打標機：智能制造中的“火眼金睛”與“神筆馬良”

在現代工業制造領域，效率和精度是永恒的追求。當傳統激光打標機遇到形狀不一、位置隨機的工件時，往往需要繁瑣的夾具定位和人工對位，嚴重制約了自動化生產的步伐。而p視覺定位激光打標機的出現，完美地解決了這一痛點，它如同為激光設備裝上了“眼睛”和“大腦”，實現了從“盲打”到“視覺引導智能打標”的革命性跨越。

一、什么是p視覺定位激光打標機？

p視覺定位激光打標機是一種集成了先進的機器視覺（MachineVision）系統與高精度激光打標功能的高度自動化設備。這里的“p”可以理解為“定位”（Positioning）或“精密”（Precision）的核心含義。其工作原理的核心在于，通過上方的工業相機自動捕捉待加工工件的圖像，通過圖像處理算法快速識別工件的實際位置、角度乃至存在的個體差異，然后將這些信息反饋給控制系統?？刂葡到y(tǒng)隨即自動調整激光的打標路徑和坐標，確保打標內容能夠精準地落在預設的相對位置上，無論工件如何擺放。

二、核心工作原理：仿若“手眼協同”

整個過程可以類比為一個熟練工匠的工作流程：

1.“眼睛”看（圖像采集）：高分辨率的工業相機對傳送帶或工作臺上的工件進行拍照，獲取清晰的圖像信息。

2.“大腦”算（圖像識別與定位）：視覺處理軟件是設備的“大腦”。它基于預先設定的“模板”（通常是工件的基準點、輪廓或特定標識），在實時圖像中進行搜索、匹配和計算。它能精確計算出當前工件相對于理論位置的X、Y軸平移偏差和旋轉角度（θ偏差）。

3.“手”執行（坐標轉換與精準打標）：“大腦”將計算出的偏差值發送給激光打標頭的運動控制系統。系統通過復雜的坐標變換，對原始的打標文件進行實時修正，驅動激光器在修正后的正確位置上進行打標，實現“指哪打哪”的精準作業。

三、突出的技術優勢

1.提升生產效率，實現全自動化：省去了人工上下料時繁瑣的定位校準時間，可實現流水線不間斷作業，大幅提升產能。

2.應對高復雜性生產，兼容性強：特別適用于處理來料位置不一致、形狀不規則或具有曲面的工件（如手機外殼、電子元件、五金工具、塑料瓶蓋等）。即使是輕微變形或個體差異的工件，視覺系統也能智能適應。

3.保證極高打標精度與一致性：消除了人為操作帶來的誤差，確保每一個產品上的標識（如序列號、二維碼、LOGO）位置都高度一致，品質穩定可靠。

4.降低對工裝夾具的依賴，節省成本：無需為不同產品定制高精度的專用夾具，降低了治具成本和換線時間，增強了生產線的柔性。

5.實現智能追溯與質量判斷：高級的視覺系統不僅可以定位，還能在打標后進行讀碼驗證，確保二維碼、條形碼的可讀性，實現產品質量的在線檢測與追溯。

四、廣泛的應用場景

p視覺定位激光打標機已滲透到各個精密制造行業：

3C電子行業：在手機、平板電腦的金屬或塑料外殼上打標唯一的SN碼、LOGO，無論工件在治具中如何放置，都能保證標識位置精準。

汽車零部件：對發動機零部件、連接器等打標追溯二維碼，滿足嚴苛的行業追溯要求。

醫療器械：在手術器械、植入物上打標批號、有效期等信息，精度高且標記永久、無毒無害。

食品飲料包裝：在流水線上對移動的瓶蓋、包裝袋進行日期、批號的動態打標。

五金工具：在批頭、刀片等小型工具上打標品牌和規格型號。

五、總結

總而言之，p視覺定位激光打標機不僅僅是傳統打標設備的簡單升級，而是智能制造理念下的關鍵裝備。它將機器視覺的識別判斷能力與激光打標的精準加工能力深度融合，賦予了生產線更高的智能化、柔性化和可靠性。隨著工業4.0和“中國制造2025”的深入推進，這種具備“慧眼”和“巧手”的智能設備，必將在提升中國制造業核心競爭力、邁向高質量發展的道路上，扮演愈發重要的角色。

好的，這是一篇關于PCB定位板手感的詳細解析，約800字。

PCB定位板：鍵盤手感的“定海神針”

在客制化鍵盤的浩瀚宇宙中，玩家們津津樂道于軸體、鍵帽、衛星軸，甚至潤軸技巧的細微差別。然而，有一個看似基礎卻至關重要的組件，常常被新手忽略，卻對最終的打字手感起著“定海神針”般的作用——它就是定位板。

定位板，顧名思義，是固定軸體的金屬或非金屬板。它位于PCB（印刷電路板）之上，為每一個軸體提供堅實的支撐和精確的定位。很多人誤以為手感只來源于軸體本身，但實際上，軸體是“演員”，而定位板則是它們表演的“舞臺”。舞臺的材質和剛性，直接決定了演出的整體風格與質感。

一、定位板如何影響手感？核心原理剖析

定位板對手感的影響主要體現在三個方面：剛性、共振和形變。

1.剛性（硬度）：這是最核心的影響因素。一塊堅硬的定位板（如黃銅、鋼）能牢牢鎖住軸體，當你按下按鍵時，幾乎所有的力量都直接用于觸發軸體的彈簧和彈片，反饋清晰、直接、有力，“觸底”感非常明確，俗稱“硬朗”或“清脆”的手感。反之，一塊較軟的定位板（如PC、FR4）在受力時會產生微小的形變，這種形變會吸收一部分按壓力道，使得觸底感變得柔和、綿軟，甚至有一種輕微的“緩沖”或“Q彈”感。

2.共振：不同材質的密度和結構會導致其固有頻率不同。金屬定位板（特別是鋼）密度大，容易產生高頻、清脆的共鳴聲，這會放大軸體的觸底音和回彈音，讓鍵盤聲音更響亮、更有“金屬音”。而非金屬定位板能有效抑制這種高頻共振，吸收雜音，讓聲音更集中、更沉悶或更純凈，通常被稱為“麻將音”或“雨滴音”的鍵盤，大多采用PC或POM定位板。

3.形變的一致性：軟質定位板在打字時，尤其是大力按壓邊緣按鍵時，整個板子可能會有輕微的全局形變。這種形變?nèi)绻O(shè)計得當，會帶來一種整體一致性的“軟彈”體驗，仿佛整個鍵盤都在回應你的敲擊。但這種特性也是一把雙刃劍，如果形變不一致，可能會導致不同區域的按鍵手感有細微差異。

二、主流定位板材質的“手感肖像”

了解了原理，我們?cè)賮砻枥L一下常見材質的具體手感特征：

黃銅：手感領域的“重量級拳王”。硬度極高，形變極小。提供最直接、最干脆的觸底反饋，手感非常扎實、穩定。伴隨而來的是響亮的高頻金屬音和較大的打字音。適合追求極致反饋和清脆手感的游戲玩家或重度打字用戶。缺點是較重，且長期使用可能氧化。

鋼：經典而硬朗的選擇。硬度和重量與黃銅接近，手感同樣硬朗清脆，但共振特性略有不同，聲音可能稍顯沉悶一些。是許多量產機械鍵盤的常用材質，提供了可靠且一致的手感基礎。

鋁：平衡之選。硬度適中，比黃銅和鋼稍軟，但遠比塑料堅硬。它提供了清晰的觸底反饋，同時又不會像前兩者那樣“硬邦邦”，帶有微妙的柔和感。共振控制得較好，聲音相對干凈。是客制化鍵盤中最受歡迎、最百搭的材質之一，兼顧了手感、重量和成本。

聚碳酸酯（PC）：“軟彈”與“HIFI”音質的代名詞。PC材質擁有出色的柔韌性，能產生明顯的形變。手感上表現為非常柔軟的觸底，Q彈感十足，長時間打字不易疲勞。它也是打造“麻將音”等HIFI聲效的關鍵，能有效消除雜音，讓軸體本身的聲音更純粹。缺點是支撐性稍弱，可能不適合喜歡極致剛性反饋的用戶。

POM：順滑的“低調實力派”。POM材質自身具有潤滑性，手感非常順滑細膩。硬度介于鋁和PC之間，提供了一種略帶悶感和柔和感的觸底，聲音低沉集中。是一種比較小眾但備受資深玩家推崇的選擇，能帶來獨特的高級觸感。

FR4（玻纖板）：PC的“強化版”。作為一種環氧樹脂玻璃纖維板，它比PC更硬，但依然保留了相當?shù)娜犴g性。手感上類似于“加了骨架的PC”，既有一定的Q彈感，又有比PC更清晰的觸底反饋，聲音表現也非常出色，是近年來新興的熱門材質。

三、如何選擇適合你的定位板？

選擇定位板，本質上是在剛性反饋和柔和觸感之間做權衡。

游戲玩家/追求打字節奏感者：如果你喜歡快速、清晰、有力的反饋，黃銅或鋁定位板是更佳選擇。

長時間文字工作者/追求舒適度者：如果你希望打字體驗更輕柔、放松，PC或FR4定位板能極大地緩解手指疲勞。

聲音愛好者：若你追求特定的鍵盤音效，PC/POM/FR4更適合打造純凈的“HIFI音”，而金屬板則能提供獨特的金屬共鳴感。

新手或不確定偏好者：鋁定位板是最安全、最不易出錯的“萬金油”選擇，它能讓你體驗到客制化鍵盤的清晰手感，又不會過于極端。

結語

定位板雖小，卻是構建鍵盤整體手感大廈的基石。它就像烹飪中的“高湯”，雖不直接呈現在臺前，卻默默地為所有食材（軸體）奠定了風味的基調。下一次當你組裝或選購鍵盤時，不妨多花一點心思在這塊“定海神針”上，它或許就是你打開新世界大門，找到夢中情“盤”的最后一把鑰匙。
